OTOKLAV
⦁ IP 66 METAL PANO EAE
⦁ 75 KW TOPLAM GÜÇ
⦁ ACİL DURUM ŞALTERİ (KİLİTLİ)
⦁ BASINÇ ALTINDA AÇILMAYAN PİNOMATİK TAHRİKLİ İÇ KAZAN KAPAĞI
⦁ SİEMENS GÜÇ AKTARIM ÜRÜNLERİ
⦁ UZAKTAN PROGRAM ERİŞİMLİ PLC CPU
⦁ 10” HMI DOKUNMATİK EKRAN
⦁ 3 EVRE BASINÇ KONTROLÜ
⦁ HER EVRE İÇİN AYRI RESİSTANS SEÇİMİ İMKÂNI
⦁ TÜM RESİSTANS GURUPLARI İÇİN AYRI GÜÇ VE KORUMA DEVRESİ
⦁ OTOMATİK ÇALIŞAN POMPA OTOMASYONU
⦁ BASINÇ TRANSMİTTERİ İLE HASSAS BASINÇ KONTROLÜ
⦁ EVRE BASIÇLARINI DOKUNMATİK EKRAN ÜZERİNDEN DEĞİŞTİRME İMKÂNI
⦁ 4 AYRI PROSESTAT SAYESİNDE EVRE VE LİMİT KORUMALARI
⦁ MANYETİK SEVİYE KONTROL CİHAZI SAYESİNDE AYNI ANDA HEM KAZAN ÜZERİNDE HEMDE DOKUNMATİK EKRAN ÜZERİNDE SU SEVİYESİNİ GÖREBİLME İMKÂNI
⦁ UZAKTAN PROGRAM ERİŞİMİ İLE KOLAY ARIZA TESPİTİ
OTOKLAV CİHAZININ TEKNİK ÖZELLİKLERİ VE EMNİYETİ

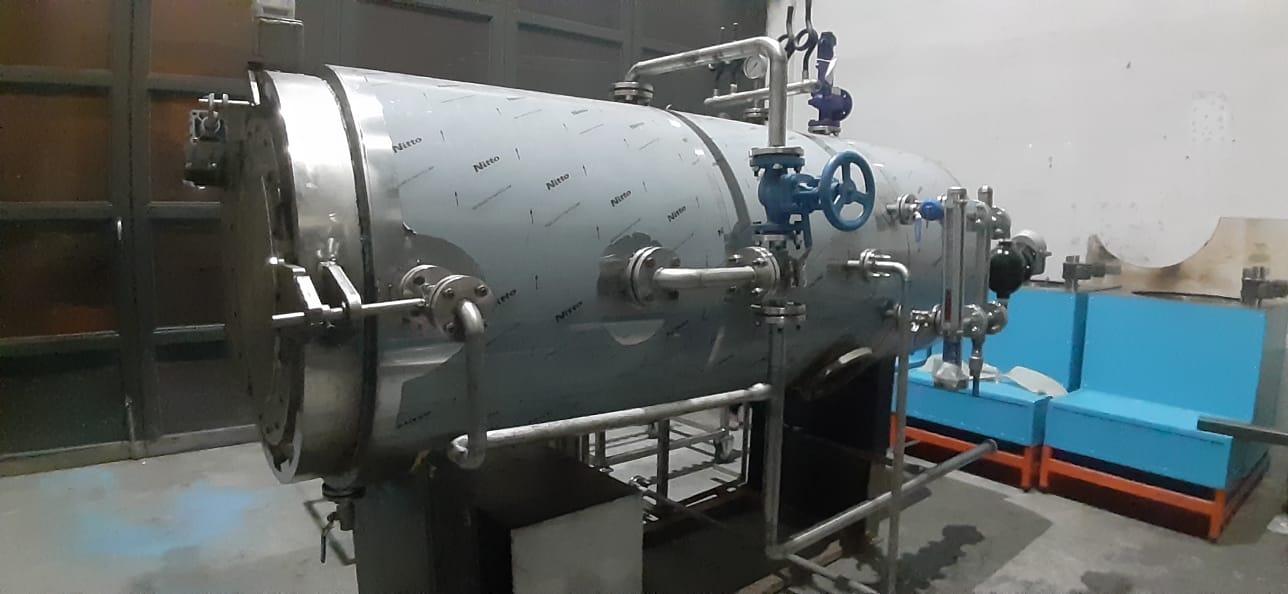

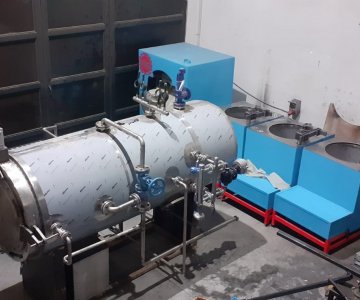

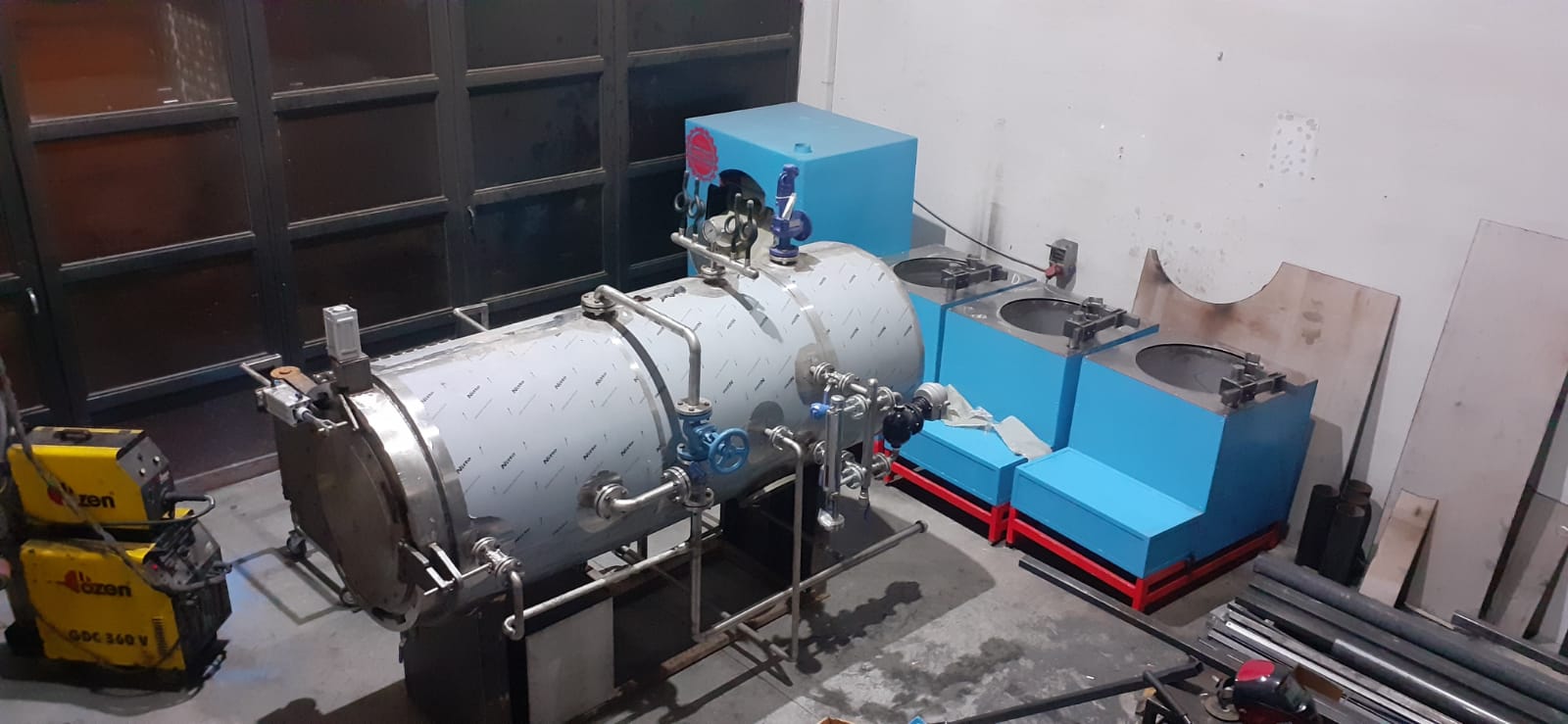

OTOKLAV Cihazı, ısı kaybını en aza indirmek için iç içe yerleştirilmiş iki kazandan oluşan elektrik ısıtıcılı bir cihazdır.
Otoklav cihazı hem kontrol hem emniyet açısından en üst seviyede kontrol ve emniyet içerir. Basınç 0.1 bar hassasiyette su seviyesi 1 mm hassasiyetle ekrandan anlık takip edilebilmektedir.
Otoklav cihazının özellikleri:

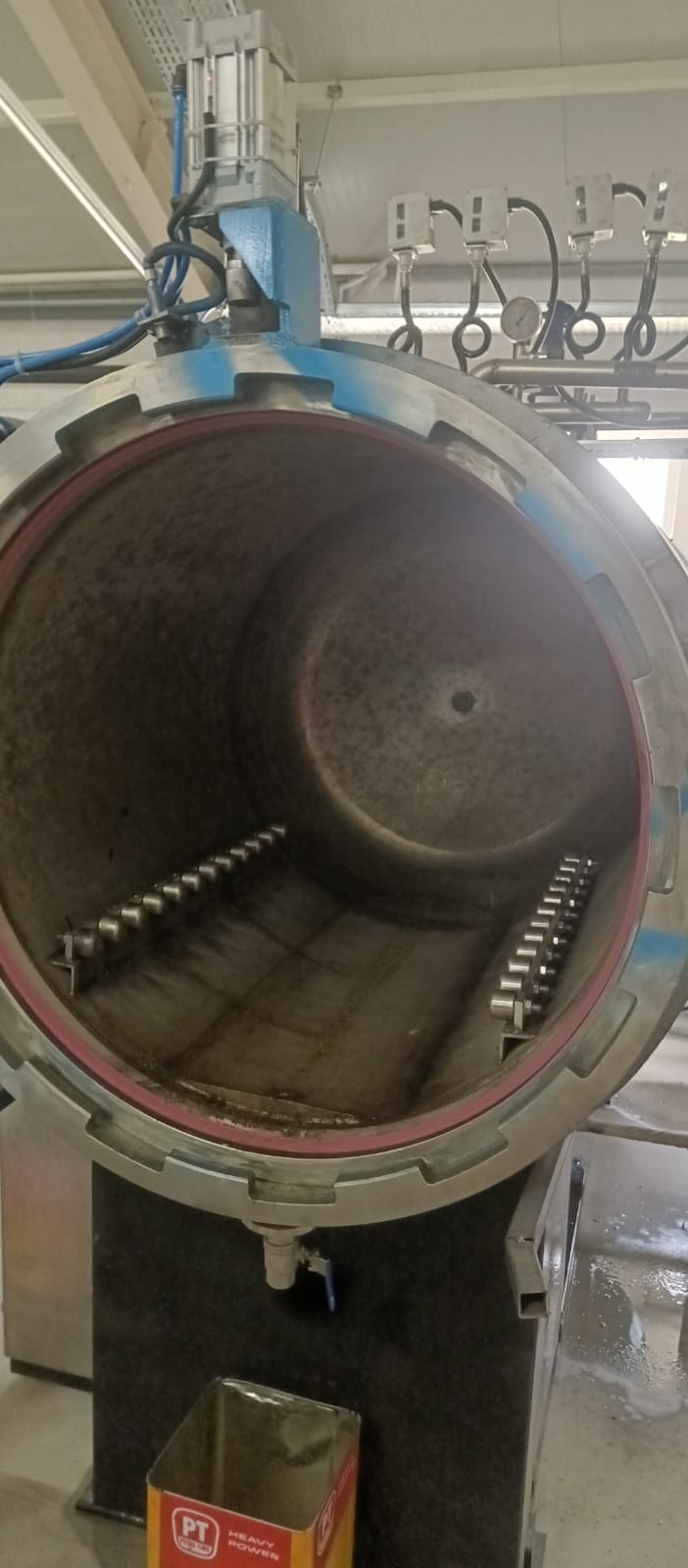

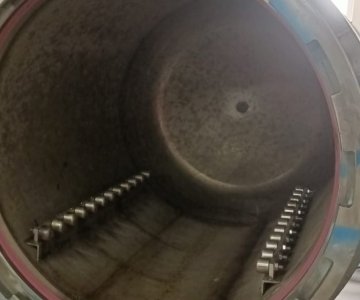

⦁ İç kazan;
⦁ kazan çapı 900 mm.
⦁ Bombe hariç boyu 950 mm
⦁ Malzeme AISI 316 Paslanmaz çelik
⦁ Malzeme kalınlığı 8 mm.

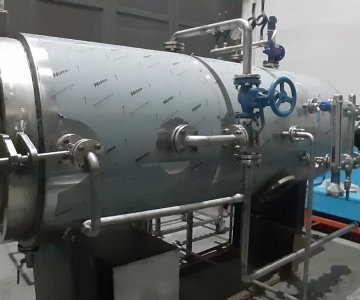

⦁ Dış kazan;
⦁ Kazan çapı 1000 mm.
⦁ Bombe hariç boyu 2400 mm
⦁ Malzeme AISI 304 Paslanmaz çelik
⦁ Malzeme kalınlığı 8 mm.
⦁ Kapak;
⦁ Kapak yandan menteşeli tırnak geçmeli ve kilitlemeli
⦁ Kapak kilitleme, pnomatik piston ile
⦁ Kapak emniyet kilidi pnomatik piston ile,
⦁ Kapak contası, dudak contalı ve silikondur. Conta ömrü çok uzundur.

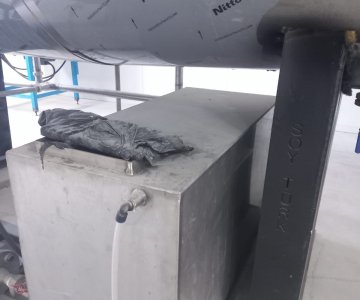

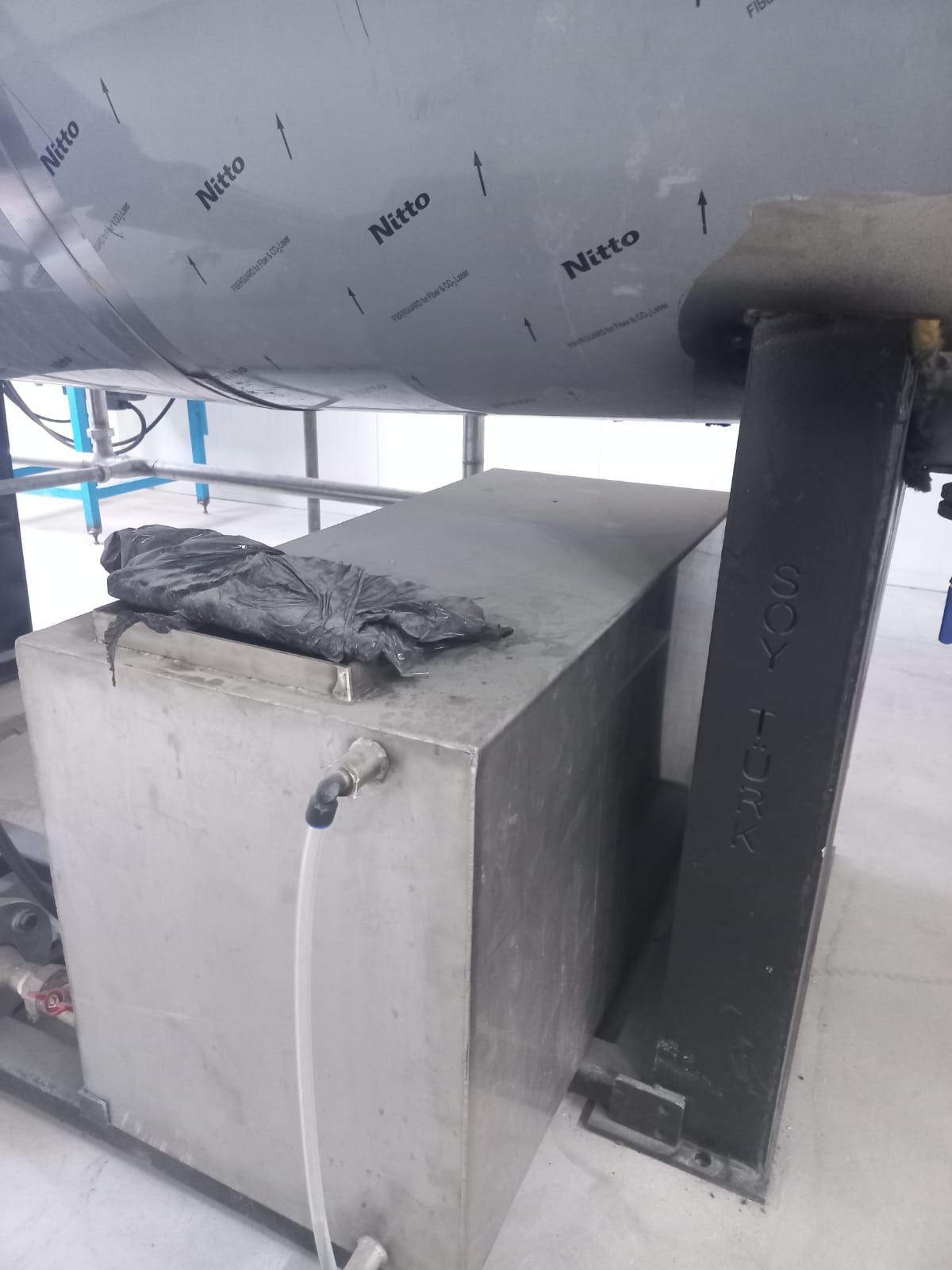

⦁ Su tankı ve besleme;
4.1 Su tankı AISI 304 paslanmaz çelik 2 mm sac
4.2 kapasite 200-250 lt. arasındadır
4.3. 15 bar dikey kademeli pompa
⦁ Isıtıcı kontrol grubu grubu;
⦁ Isıtma gücü 70 KW
⦁ 10 inç ekran ve PLC kontrol içerir. Rezistanslar, ekran üzerinde istenilen şekilde gruplara ayrılabilir rejim halinde çalışması istenen rezistanslar ekrandan seçilebilmektedir. Bozulmuş bir rezistans çalışma sırasında ekrandan devre dışı bırakılıp operasyonun devamı sağlanmaktadır.
⦁ İşlem bitimi ikaz lamba ve sirenli, ekran üzerinden şarj süresi ayarlayabilme
⦁ Buhar verme manuel 3 yönlü paslanmaz vana ile yapılır.
⦁ Çalışma basıncı 7-7.5 bar.
Cihazın emniyeti;3
⦁ Çalışma sırasında iç kazanda basınç varken, açılmak istense bile PLC kontrollü kapak açılamaz. İç kazan basıncı sıfırlanana kadar pnomatik pistonları kontrol eden buton devre dışıdır. Olası elektrik kesintisinde kapak kapalı durumda kalacak şekilde ayarlanmıştır.
⦁ PLC ekranda su seviyesi ve basınçlar anlık ölçülür ve bununla paralel olarak Tadiye cihazı ile de su seviye, prosestatlar ile de hangi kademe rezistanların çalışacağını belirlerken emniyet prosestatı ise tüm rezistansları devreden çıkarır.
⦁ İç kazan emniyet tahliye vanası kapak açılırken mekanik olarak açılır.
⦁ İç kazanda basınç olup olmadığı manometreden de görülebilmektedir.
⦁ oransal kalkışlı emniyet ventili 9 bar ile sınırlandırılmıştır.
⦁ 15 bar test (su ile) edilir.
Otoklavın avantajları;
⦁ Dudaklı conta kullanılması, conta ömrünün uzaması yanında kanal içinden basınçlı buhar ile şişirilen V kanallı contalarda yaşanan sıkışma yaşanmaz ve kapakta buhar kaçakları yaşanmaz.
⦁ Buhar kazanına su ilavesi PLC kontrol ile çok küçük oranlarda yapıldığından basınç düşmeleri yaşanmaz.
⦁ Mum haznesi mum sepetinin altına yerleştirildiğinden mum iç çalışma kazanına akmaz. Aşırı ısıdan dolayı mum yanması olmaz. Buhar yoğuşması ile oluşan ve muma karışan su miktarı yüzde 60 azalır.

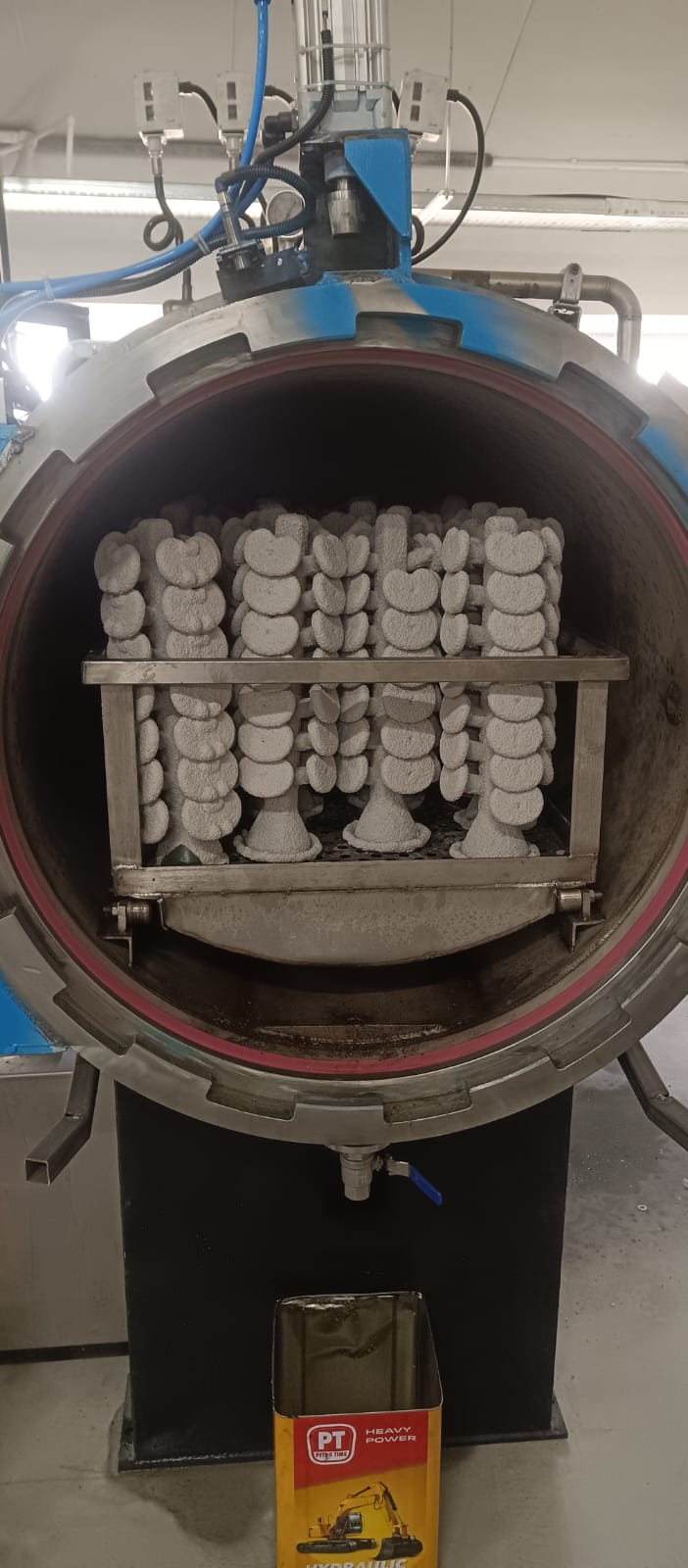

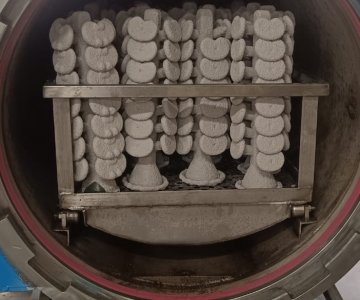

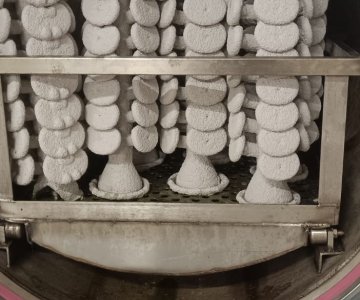

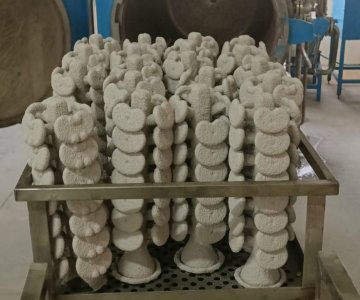

⦁ Otoklav sepetine alınan mum, sepetle birlikte dışarı alındığından her yüklemede kapak açmadan harcanan mum boşaltma süresi ortadan kalkar. İç kazan temizliği gerektirmez.
⦁ Sepet üzerindeki vana ile kalıplar sepetten alınırken mum boşaltılır. Kazan içindeki sıcaklıktan dolayı mum sıçramaları olmaz.
⦁ Optimum su ve buhar hacmi 80 dk 7bar buhar basıncına ulaşılır. Prosese başlama süresinin kısalmasının yanında enerjide de tasarruf sağlamaktadır.
⦁ İç kazana mum bulaşmamasının yanında AISI 316 paslanmaz çelik kullanılarak kazan ömrü artırılmıştır.
